 FT9xx 开发模块
基于FT32高性能32位RISC内核,FT9xx系列提供了大量的连接选项,使其成为高级技术桥接解决方案的理想选择。 通过执行影子RAM中的指令而不是闪存,FT9xx可以在真正的零等待状态(0WS)下以高达100MHz的频率工作,具有310 DMIPS性能。

提供了一系列模块,旨在帮助设计和开发系列。

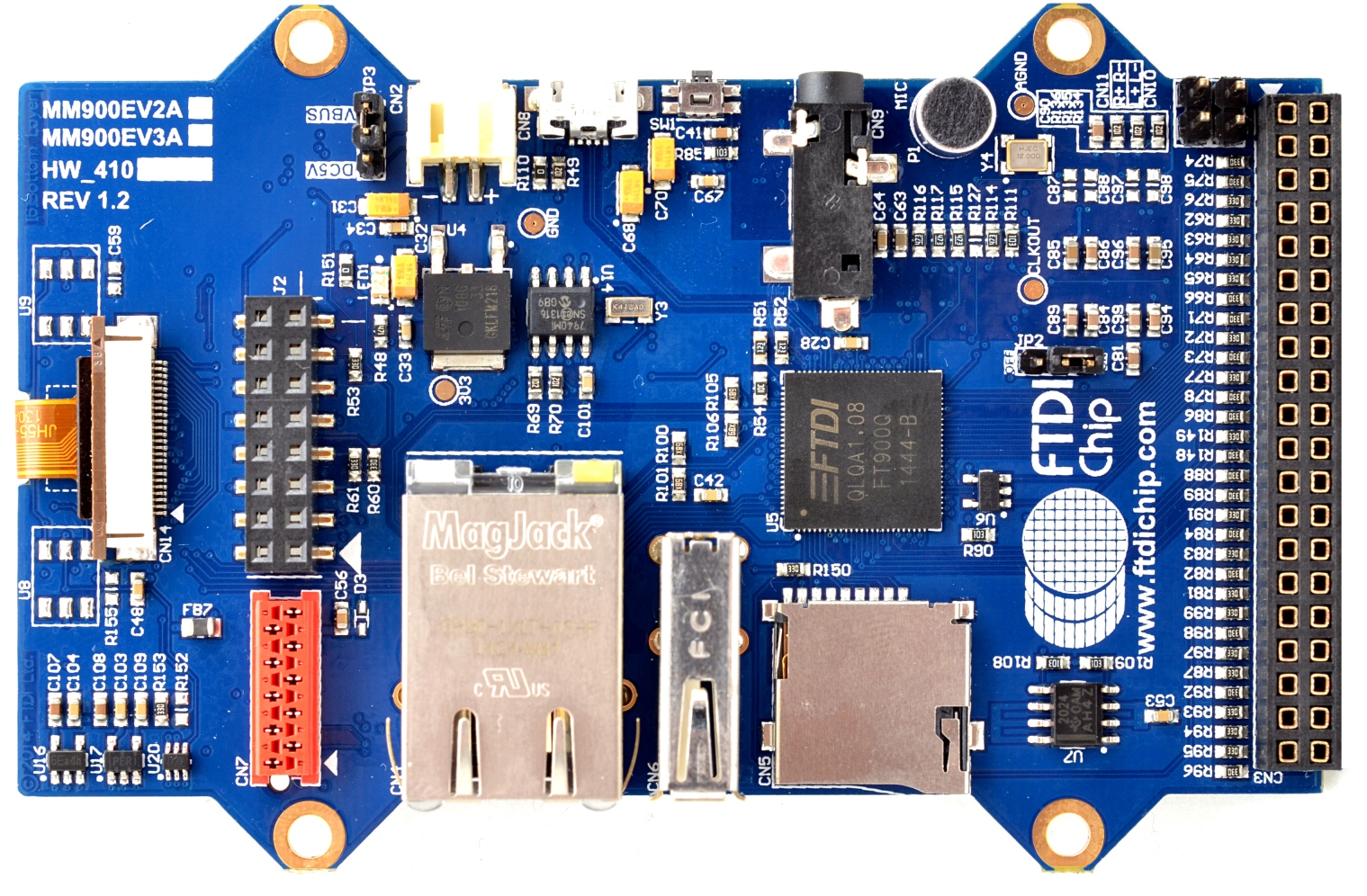

 MM900EV 开发模块

MM900EV开发模块提供各种外形的FT90x单片机完整的硬件功能支持。模块还提供连接器通过SPI接口访问外部插件 的硬件。模块的目标应用包括家庭安防,人机界面和自动化系统,USB功能的产品, 嵌入式多媒体应用和一系列其他工业控制系统。有四种模块类型:MM900EV1A没有摄像头功能, MM900EV2A有前置CMOS摄像头,MM900EV3A配备后置CMOS摄像头。MM900EV - Lite 是精简版经优化後, 是人机界面和嵌入式显示应用的最佳选择。

主要特点:

  • FT90x 100引脚QFN封装的单片机
  • RJ45连接器内置变压器10/100Mbps提供以太网传输
  • 标准USB-A接口,支持USB设备的连接
  • Micro-B USB接口,用于连接到USB主机或提供通过USB电源
  • 内置的音频编解码器提供立体声音频输出3.5mm耳机插孔和单声道麦克风输入
  • 调试器接口用于FT90x闪存编程和EFUSE配置
  • + 5V的替代电源直流连接器
  • 2X5引脚1.27mm间距母头Micro-MaTch连接器用于软件下载
  • 2x20引脚2.54mm间距母头支持外部功能扩展
  • 24引脚0.5mm间距的摄像头连接器和两个RGB LED的(MM900EV2A/3A模块)
  • Micro SD卡插槽支持SD3.0规格
  • 2x8引脚2.54mm间距的双排母头和16引脚0.5mm间距FFC/FPC SPI主机接口支持LCD显示模块
  • MM900EVxA 数据表
  • MM900EV-LITE 数据表

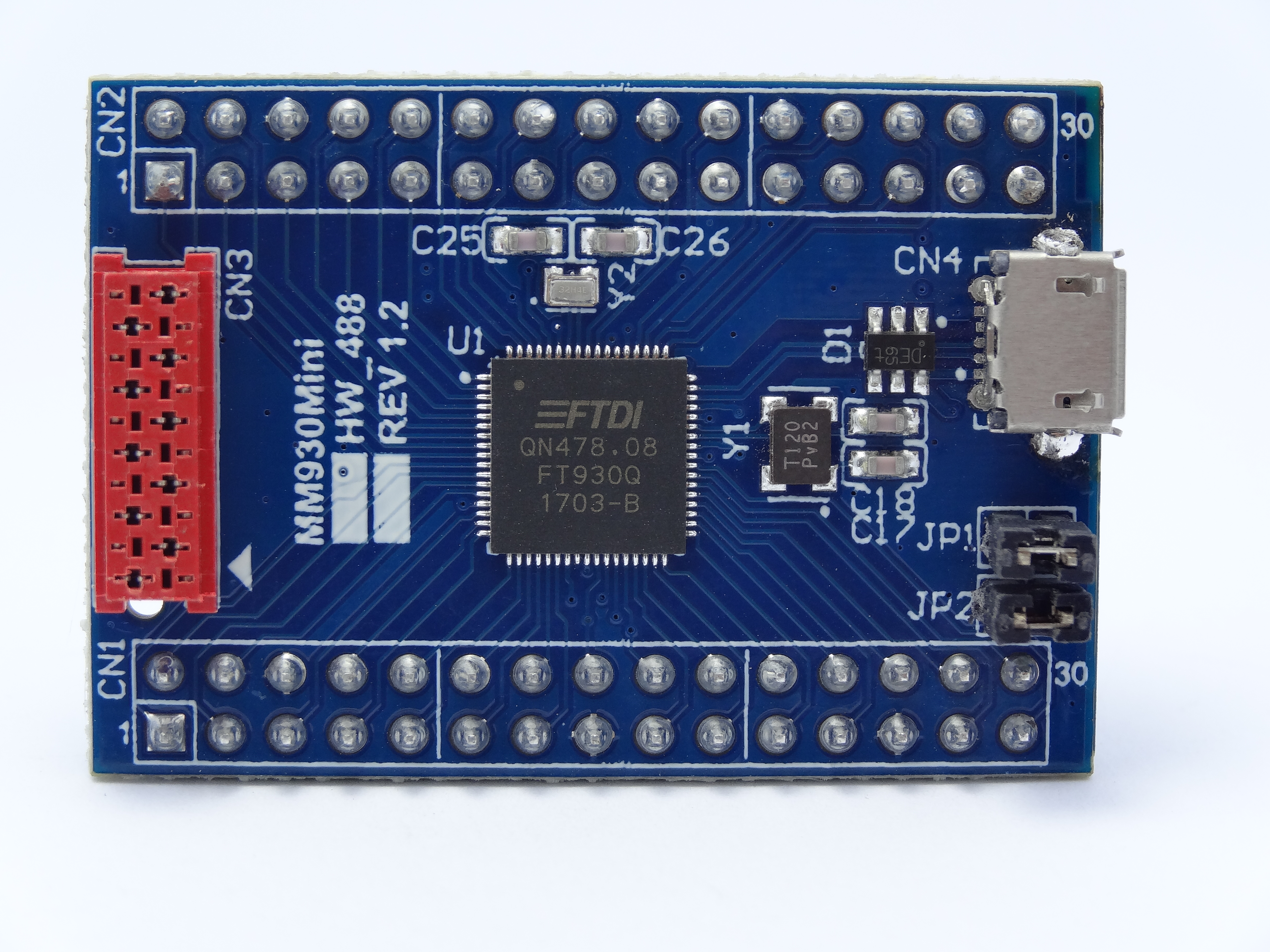

 MM930Mini 模块

MM930Mini模块是Bridgetek产品系列中的USB微处理器(MCU)开发模块。它采用FT930Q桥接芯片可处理所有的USB信号和协议 。用来快速验证将USB功能添加到设计产品的理想开发模块。

主要特点:

  • USB 2.0 高速兼容。
  • 缩短开发时间
  • 快速整合至现有系统
  • USB供电 - 无需外部电源
  • 基于USB高速FT930Q设备
  • 使用D2xx硬件引擎处理所有的USB协议
  • USB micro-B 连接器在商业设备上也经常使用
  • 板载500mA 3.3V LDO稳压器,12MHz晶振,32kHz晶振
  • 从300到12M个波特的异步串行传输速率在TTL电平
  • 一个SPI主支持数据传输的单/双/四模式。时钟频率高达25 MHz
  • 一个SPI从支持25MHz时钟的单数据传输
  • I2C 总线接口可配置为主或从,数据传输高达3.4Mbps
  • UHCI / OHCI / EHCI主机控制器兼容

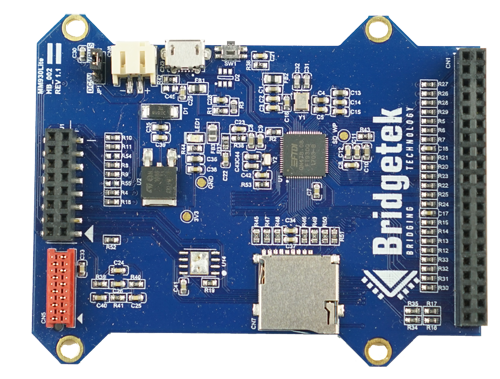

 MM930Lite 模块

MM930Lite是Bridgetek32位高性能 FT93x 嵌入式微处理器的功能,非常适用于家庭安全系统,家庭自动化系统,具有USB功能的产品, 嵌入式多媒体应用及其他工业控制。

主要特点:

  • USB 2.0 高速兼容。
  • 缩短开发时间
  • 快速整合至现有系统
  • USB供电 - 无需外部电源
  • 基于USB高速FT930Q设备
  • 使用D2xx硬件引擎处理所有的USB协议
  • USB micro-B 连接器在商业设备上也经常使用
  • 板载500mA 3.3V LDO稳压器,12MHz晶振,32kHz晶振
  • 从300到12M个波特的异步串行传输速率在TTL电平
  • 一个SPI主支持数据传输的单/双/四模式。时钟频率高达25MHz
  • 一个SPI从支持25MHz时钟的单数据传输
  • I2C 总线接口可配置为主或从,数据传输高达3.4Mbps
  • UHCI / OHCI / EHCI 主机控制器兼容




  MM932LC 模块

MM932LC是Bridgetek高性能且低成本,32位的FT93x微处理器(MCU)系列模块,用于开发和演示FT932嵌入式微控制器的功能。该模块非常适合包括USB功能, 嵌入式多媒体和其他工业控制系统在内的简单应用。

主要特点:

  • FT932Q 48引脚QFN封装的单片机
  • 内置16M字节闪存存储
  • 使用Micro-B USB接口连接到USB主机或经由USB介面为该模块提供电源
  • 2×8引脚2.54mm间距双排母头,用于SPI主机,支持液晶显示模块
  • 2×5引脚1.27mm间距母头Micro-MaTch连接器用于软件下载
  • 1×15引脚2.54mm间距母头支持外部功能扩展
  • 提供硬件重置按钮
  • MM932LC 数据表




  •

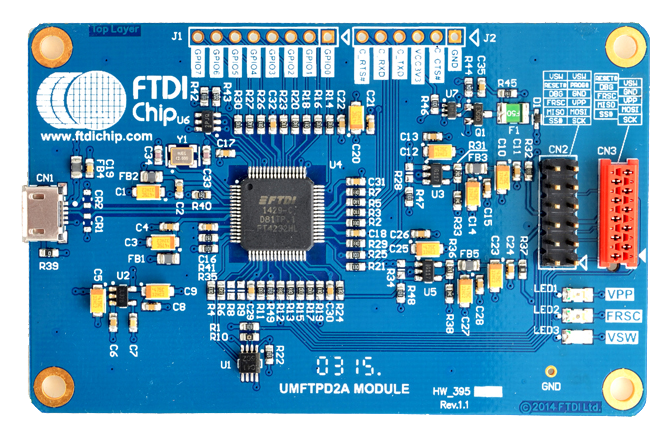

      UMFTPD2A

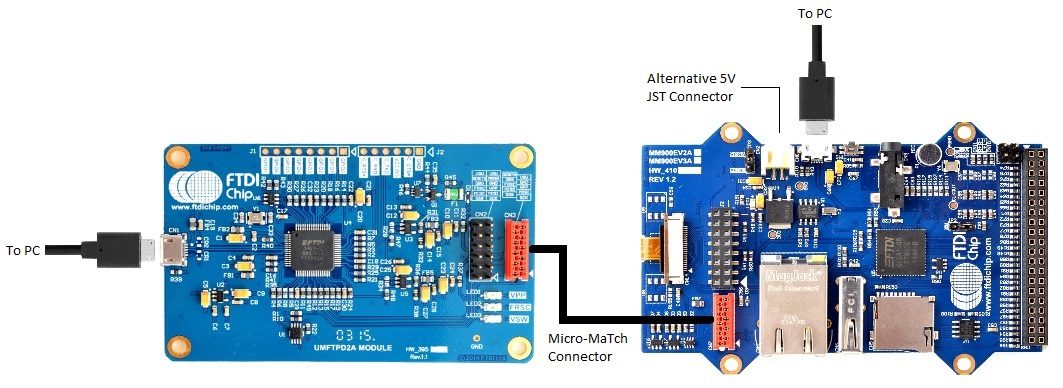

    调试器/编程模块提供FT90x Eclipse IDE开发工具运行在PC的USB桥接和FT900单线引脚调试之间。 该模块可运行在FT90x系列用于编程,配置EFUSE和调试固件上。

    主要特点:

  • 高速USB转单线接口转换器
  • 高速USB转MPSSE接口转换器
  • 高速USB转UART接口转换器
  • 提供硬件重置信号
  • 提供多种通用的GPIO控制信号
  • PWREN# 线控制 +5V电源
  • 保险丝0.5A的保持电流和肖特基二极管保护的输出电源线
  • 两个专用的GPIO控制VPP和FRSC电源
  • 三个LED电源指示灯
  • 2X5 路1.27mm间距母头
  • 2X6 路2.54mm间距排针
  • Micro-B USB接口
  • Micro-MaTch连接器公对公10针带状线缆


  •

     订购信息

    MM900EV1A FT90x 开发模块
    MM900EV2A FT90x 开发模块搭配前置CMOS摄像头
    MM900EV3A FT90x 开发模块搭配后置CMOS摄像头
    MM900EV-Lite FT90x 精简版开发模块
    MM930Mini USB 微处理器(MCU)开发模块
    MM930Lite FT93x 系列微处理器(MCU)开发模块
    VA-PSU-UK1 配件-英国模式5V/1A USB供电 (Mfr # JX-B0520C-1-B)
    VA-PSU-US1 配件-美国模式5V/1A USB供电 (Mfr # JX-B0520B-1-B)
    VA-PSU-EU1 配件-欧盟模式5V/1A USB供电 (Mfr # JX-B0520A-1-B)
    ME810A-HV35R 子板 - FT810开发模块采用3.5英寸HVGA TFT LCD和合身的外壳
    ME812A-WH50R 子板 - FT812开发模块采用5.0英寸WVGA TFT LCD和合身的外壳
    ME813A-WH50C 子板 - FT813开发模块采用5.0英寸WVGA TFT LCD
    ME812AU-WH50R
    子板 - FT812 开发模块采用5.0英寸800*480 TFT LCD
    ME813AU-WH50C
    子板 - FT813 开发模块采用5.0英寸800*480 TFT LCD
    VA-FC-1M-BKW 配件 - 扁平USB A到微型B线缆长度1M - 黑色与白色
    VA-FC-1M-BLW 配件 - 扁平USB A到微型B线缆长度1M - 蓝色和白色
    UMFTPD2A 子板 - MM900EV 单片机调试模块

     FT9xx系列工具链
    • 点击 这里 下载FT90x系列工具链,使代码的开发和调试的FT90x系列的开发模块。
