 VM800P - FT800 开发平台


請注意,VM800P43A-PL和VM800P50A-PL現已停产,不建議用於新設計。

如果有任何需求,请发送您的询问以获得特殊支持。
欲了解更多信息,请点击。 这里
与我们联系

VM800P 'Plus' 是 EVE 系列开发模块中最新发展的,并进一步扩展系统,提供了一个全面的,完全集成的开发系统。 旨在为工程师提供了必要的显示质量与建立HMI解决方案的一切,包括音频扩展系统集成和触摸功能。

该开发模块与Arduino完全兼容,备有一个 FT800 该芯片便具备三种功能 (显示、音频和触摸)以及FT232R USB转UART接口的芯片,提供微处理机编程和通信, 从内置ATMEGA328P微控制器操作控制在5V/16MHz。编程和配置很容易实现通过Arduino IDE, 采用预编程的Arduino兼容的引导程序。

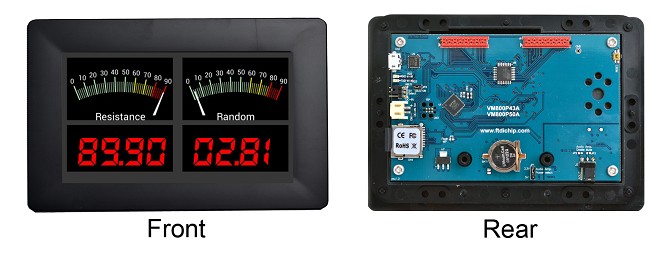

该开发模块提供高质量的显示系统在一个优雅的设计,形状配合的面板,安装显示元件,电阻式触摸屏传感器和组件板在 一个坚固的塑料外壳。提供黑色或珍珠色,此显示子系统提供工程师一个低价格的选择,可以缩短开发时间, 同时展示了成品的外观。这些FTDI基本模块设计的目的是控制3.5”,4.3” 或5” TFT显示器。

丰富的增强功能包括在'Plus'模块例如:背光LED驱动器, 内置音频放大器和微型扬声器,实时时钟(RTC)与备用电池,板载3.3V / 5V电平转换器,内置快闪记忆体选项, 和一个Micro SD卡插座用来存取再加上4GB的SD卡预装11交互式应用的演示和一个应用程序库, 展示了几个例子说明了这种创新的设备,主要可以用于工业和商业用途。该Arduino兼容显示系统开发平台的 运行使用标准的5V电压,经由 micro-USB或辅助电源连接器。此外,微小型连接器(Micro-MaTch)提供了进一步扩展 的功能,并在卡连接器插头可扩展IO能力包括RS232、RS485、GPIO、继电器IO,以太网和POE,改进的连通性, 在更长传输距离的能力。

更多的讯息,请点击 新闻稿 或点击这里以查看 数据表

 文档

技术文档的完整列表如下。由于文档和示例应用程序的软件环境的大小,FTDI Chip 建议购买一个VM800B开发系统, 先熟悉 DS_VM800P DS_FT800 的数据表,之后再从编程手册中熟悉EVE的虚拟代码。其他的文档和应用程序软件则说明及演示系统设计的开发与实现。

  • VM800P 数据表
  • FT800 系列编程手册
  • FT800 应用程序
  • AN_240 FT800 From the Ground Up
  • AN_246 VM800CB_SampleApp_Arduino_Introduction
  • AN_252 FT800 Audio Primer
  • AN_258 FT800 Chinese Font Demo
  • AN_275 FT800 Example with Arduino
  • AN_276 Audio File Conversion
  • AN_277 FT800 Create User Defined Font
  • AN_291 FT800 Create Multi-Language Font
  • AN_303 - FT800 Image File Conversion
  • AN_314 FT800 Advanced Techniques - Working with Bitmaps
  • AN_318 Arduino Library for FT800 Series
  • AN_327 EVE Screen Editor Installation Guide
  • AN_333 FT800 and FT801 Touch Capabilities
  • EVE 屏幕编辑工具 (Screen Editor Tool)
  • Arduino 的库v1.2.0
  • VA800A PROG - VM800P 编程器(Programmer)手册
  • VM800P 预装固件
  •
     应用程序结构

    FTDI芯片支持的VM800P模块的编程解决方案,硬件抽象层(HAL)和Arduino库(Arduino libraries)。 两个开发系统的结构,可以在下面的方框图中看到:

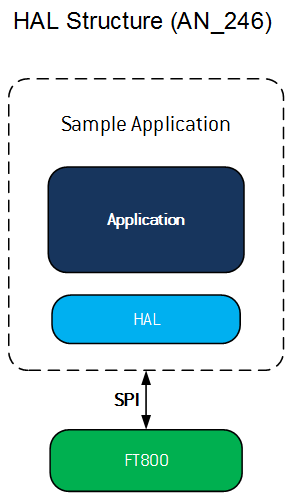

    第一个图描绘了一个使用硬件抽象层的结构示例应用程序,更详细的资料在 Application Note 246 - VM800CB_SampleApp_Arduino_Introduction. 示例应用程序是通过一个通用的硬件抽象层(HAL),然后可以用作其他平台的指导方针,以方便移植到众多微控制器(MCU)经由SPI。

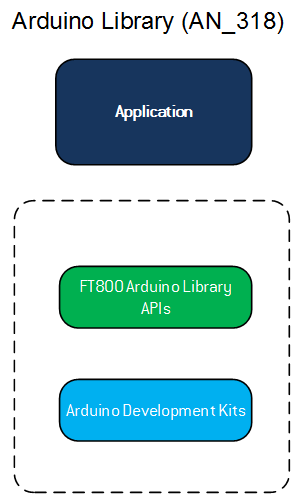

    另外,通过Arduino的库概述 Application Note 318 - Arduino_Library_For_FT800_Series 工程师可以从专用库的支持和实例受益,并且能够在流行和易于使用的Arduino IDE操作, 使用预编程的Arduino引导程序(Bootloader)。

     模块和配件


    VM800P35A-BK

    FT800 显示系统,ATMEGA328P@5V/16MHz,微型SD卡插槽,3.5“TFT LCD触摸屏,黑色外壳

    VM800P43A-BK

    FT800 显示系统,ATMEGA328P@5V/16MHz,微型SD卡插槽,4.3“TFT LCD触摸屏,黑色外壳

    VM800P50A-BK

    FT800 显示系统,ATMEGA328P@5V/16MHz,微型SD卡插槽,5.0“TFT LCD触摸屏,黑色外壳

    VM800P35A-PL

    FT800 显示系统,ATMEGA328P@5V/16MHz,微型SD卡插槽,3.5“TFT LCD触摸屏,珍珠色外壳

    VM800P43A-PL

    FT800 显示系统,ATMEGA328P@5V/16MHz,微型SD卡插槽,4.3“TFT LCD触摸屏,珍珠色外壳

    VM800P50A-PL

    FT800 显示系统,ATMEGA328P@5V/16MHz,微型SD卡插槽,5.0“TFT LCD触摸屏,珍珠色外壳

    VA800A-PROG

    配件 - VM800P编程器和调试器模块

    VI800A-TTLU

     VI800A UART TTL 模块,为VM800P Plus模块插件配件

    VI800A-232U

    VI800A RS232 模块,为VM800P Plus模块插件配件

    VI800A-N485U

    VI800A RS485 模块,为VM800P Plus模块插件配件

    VI800A-RELAY

    VI800A RELAY 模块,为VM800P Plus模块插件配件

    VI800A-ETH

    VI800A ETH 模块,为VM800P Plus模块插件配件

    VI800A-PoE

    VI800A PoE 模块,为VM800P Plus模块插件配件

    VA-PSU-UK1

    配件 - 英国型号 5V/1A 的USB电源 (Mfr # JX-B0520C-1-B)

    VA-PSU-US1

    配件 - 美国型号 5V/1A 的USB电源 (Mfr # JX-B0520B-1-B)

    VA-PSU-EU1

    配件 - 欧盟型号 5V/1A 的USB电源 (Mfr # JX-B0520A-1-B)

    VA-FC-1M-BKW

    配件 - USB A到 Micro B的扁平线缆1米 - 黑与白

    VA-FC-1M-BLW

    配件 - USB A到 Micro B的扁平线缆1米 - 蓝与白

    VA-FC-STYLUS1

    配件 - 电阻式触摸屏手写笔
