  开发模块
FTDI提供一系列的开发模块支持FTDI USB设备的原型设计和开发。开发模块有一系列紧凑的形式因素。开发的模块可以用于产品的集成使USB连接在现有的产品设计。

  • LC231X
  • LC234X
  • UMFTPD3A
  • UMFT260EV1A
  • UMFT4222EV
  • UMFT4222PROG
  • UMFT4222PROG-IC
  • UMFT313EV
  • UM232H-B
  • UMFT12XEV
  • UMFT311EV
  • UMFT311GP
  • FT-X 分接模块(Breakout Modules)
  • FT-X 开发模块
  • UMFT231XC
  • Vinco Ethernet RTC MP3 扩充模块
  • UM232H
  • VSHLD-FT121
  • Vinco
  • Vinco 扩充模块
  • Vinco Touchkey 扩充模块
  • USB Hi-Speed Serial/Hub 模块
  • Morph-IC-II FPGA 开发模块
  • FT2232H 微型模块
  • FT2232H-56 微型模块
  • FT4232H 微型模块

  • FT4232H-56 微型模块
  • V2-EVAL
  • V2DIP1
  • V2DIP2
  • VNC2 调试器/编程 模块
  • V-Eval
  • VDIP1
  • VDIP2
  • UM232R
  • UM245R
  • MM232R
  • UB232R
  • EVAL232R

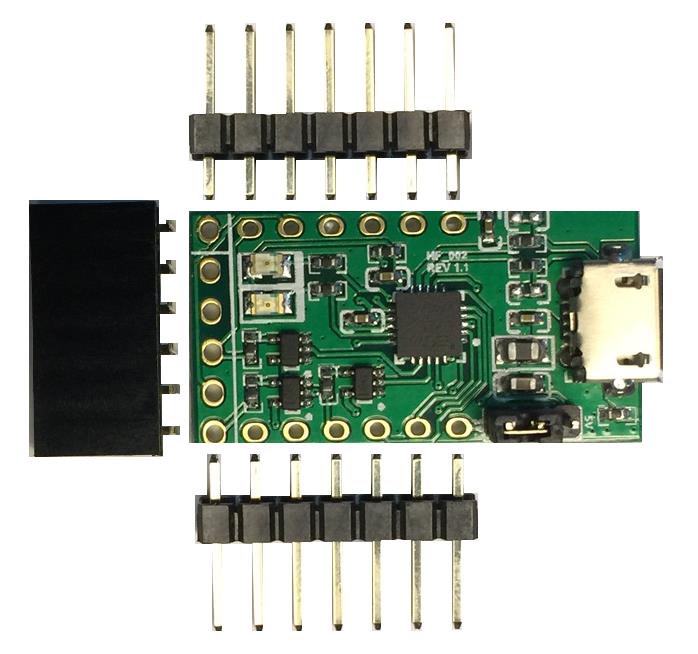

  •  LC231X 模块

    LC231X模块使用 FT231XIC提供低成本的USB至UART桥接器,可传输高达3M波特率的数据。 适用于编程Arduino Pro,ESP模块等,引脚排列遵循业界标准的FTDI TTL电缆接口。 该模块提供电源和UART接口,具有完整的调制解调器握手控制。  接口IO电平可以通过板载跳线设置为3.3V或5V,无需焊接/去焊接。

    还提供了模块的附件电缆, CUB-100-BK USB2.0 A to Micro B cable.

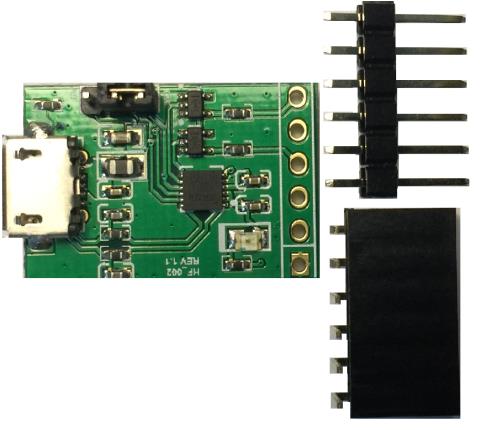

    LC234X 模块

    LC231X模块使用 FT234XD 提供低成本的USB至UART桥接器,可传输高达3M波特率的数据。 适用于编程Arduino Pro,ESP模块等,引脚排列遵循业界标准的FTDI TTL电缆接口。 LC234X具有4个UART信号(RXD,TXD,RTS,CTS),像LC231X一样,可以选择向外部硬件输出5V电源。 接口IO电平可通过板载跳线设置为3.3V或5V,无需焊接/脱焊。 在5V模式下,输出为轨到轨以获得最大的可靠性。

    还提供了模块的附件电缆, CUB-100-BK USB2.0 A到Micro B线缆。

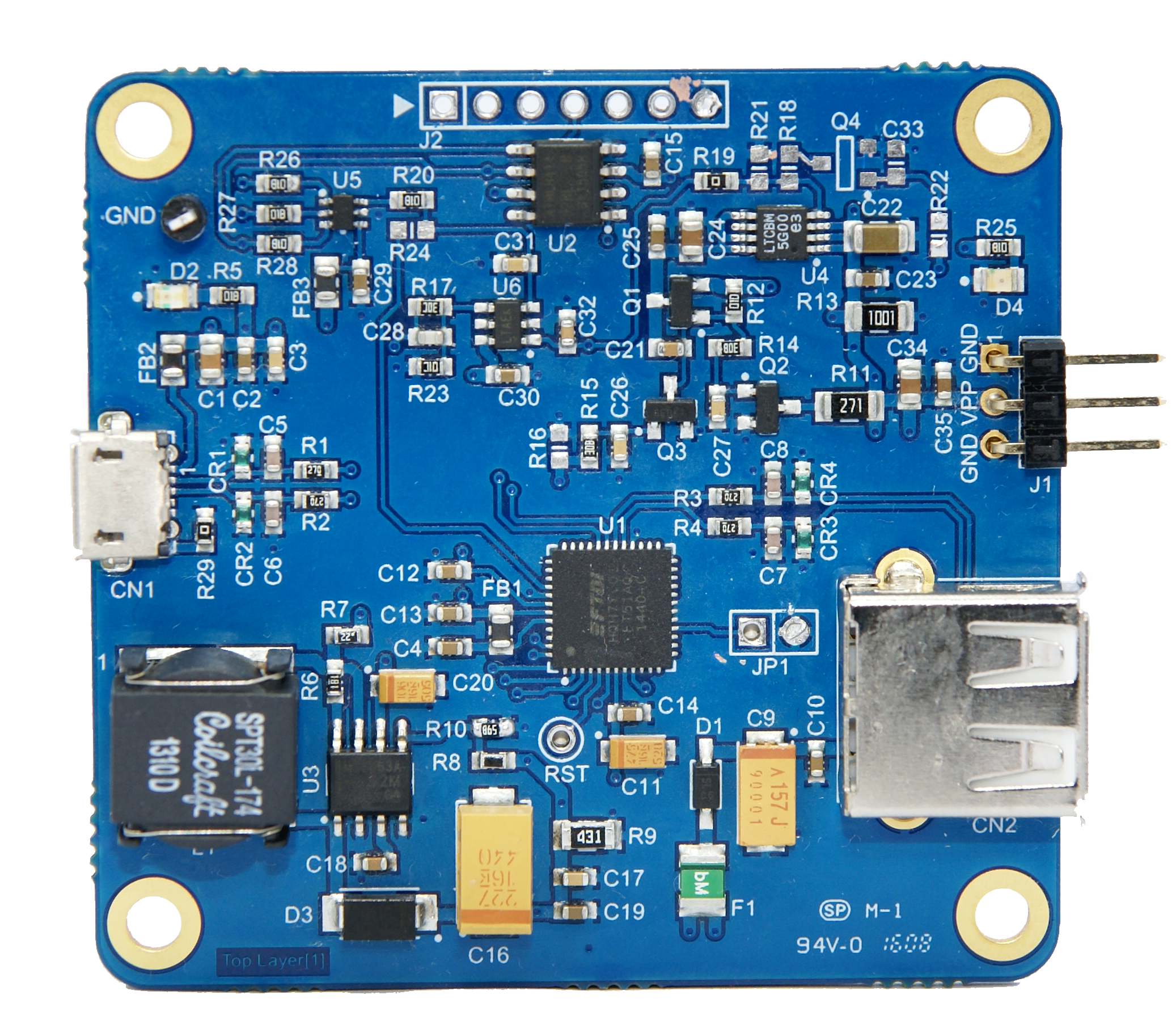

      UMFTPD3A - FT260 编程模块

    所述UMFTPD3A编程模块可以提供外部编程电压(Vpp),覆盖电压为1.5至6.5V用来编程FTDI开发模块以及IC内部OTP存储器或电聚保险丝(EFUSE)。

    该模块可以帮助用户编程OTP存储器或电聚保险丝直接通过USB主机控制器与FTDI的FT_Prog编程软件工具。

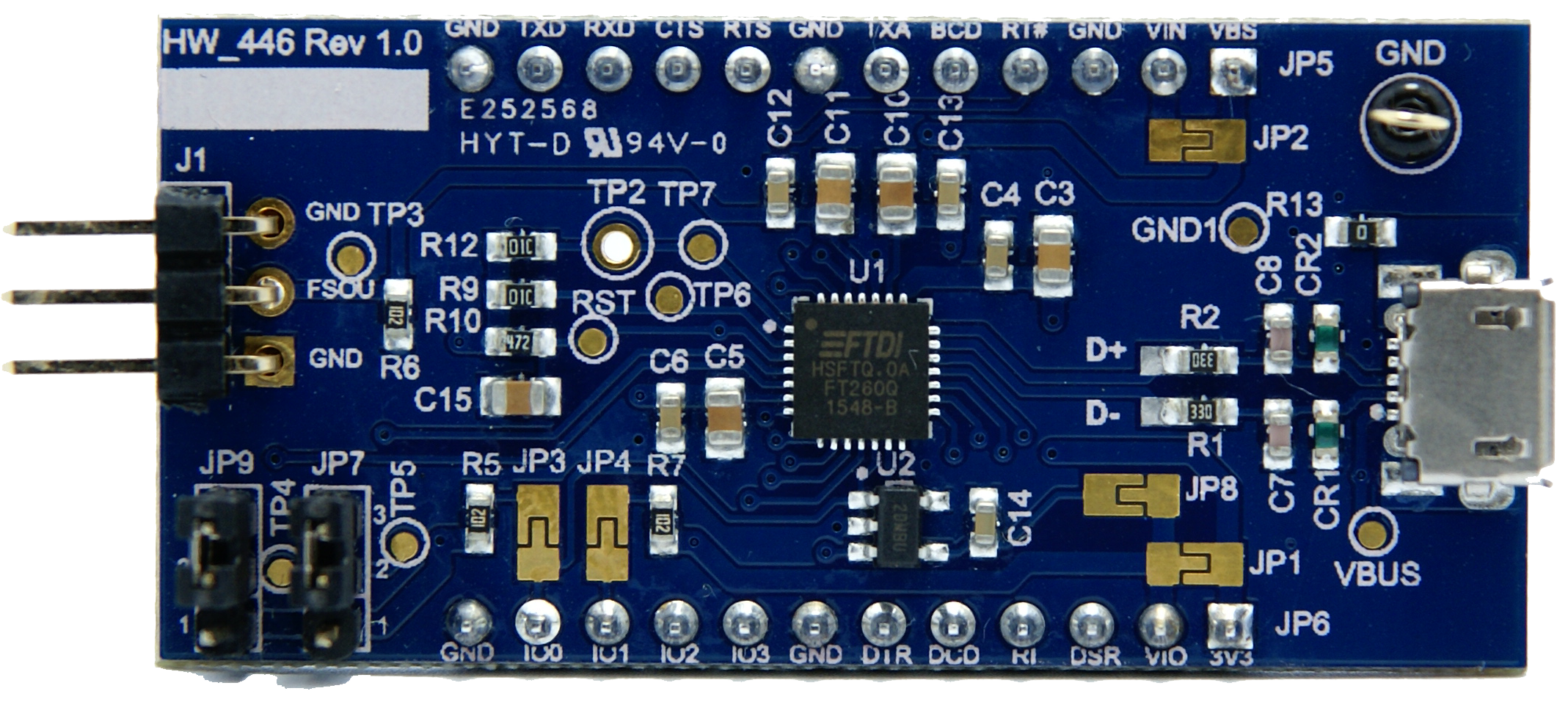

      UMFT260EV1A - FT260 开发模块

    UMFT260EV1A是FTDI FT260(HID类USB转UART,I2C桥接芯片)的开发模块。

    该模块发展的目是为了证明能够快速地增加USB的功能到设计目标。

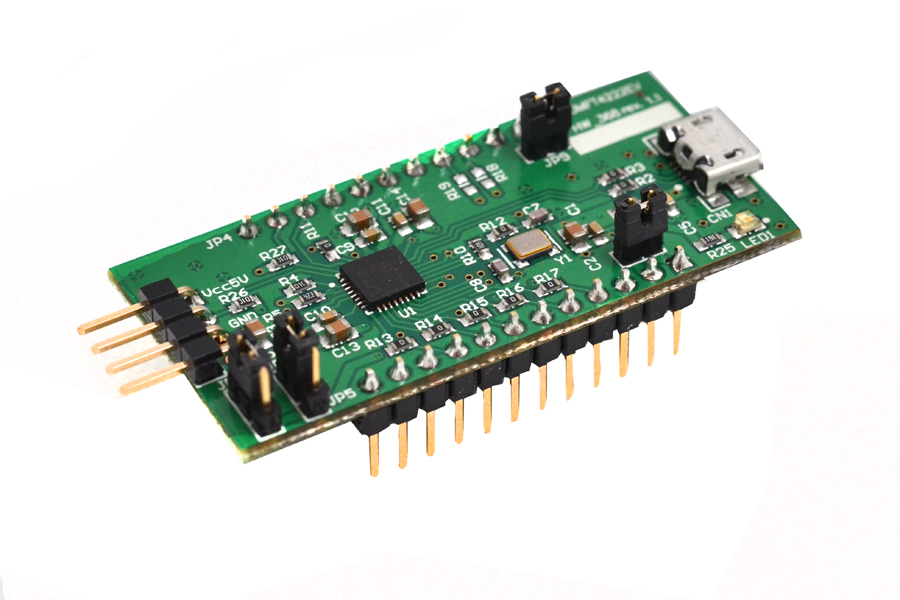

      UMFT4222EV - FT4222H 开发模块

    FT4222H高速USB2.0到QuadSPI/I2C 桥接IC的开发模块。

    UMFT4222EV小型PCB设计用于插入标准的0.8"宽24针DIP插座。 所有使用的组件(包括FT4222H)均为无铅(符合RoHS)。

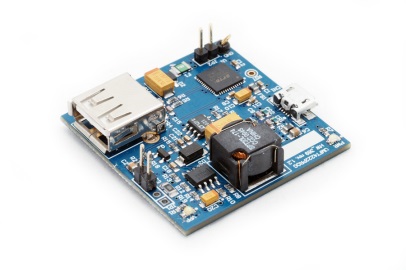

      UMFT4222PROG - 用于UMFT4222EV编程器模块

    该模块用于对安装在UMFT4222EV评估模块上的FT4222H IC中的OTP存储器进行编程。 OTP内存包含配置信息,如USB供应商ID,产品ID和序列号。

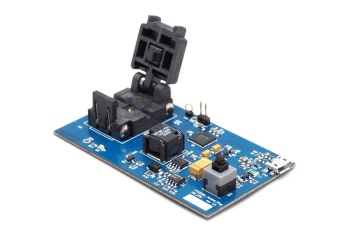

      UMFT4222PROG-IC -用于FT4222H IC的编程器模块

    该模块是FT4222H IC的编程器,配有一个IC插座,可以安装FT4222H来编程它的OTP存储器。







      UMFT313EV - FT313H 开发模块

    使用FT313H高速USB主机控制器IC的开发模块。

    小尺寸模块可将微控制器连接到FT313H。 详细介绍USB2.0主机功能,以开发系统固件和原型系统功能。 该模块包含A类USB端口,用于连接外围设备,并可通过单个5V电源供电。 并行总线选项可通过0.1“插座条进行访问。





      UM232H-B 分接模块(Breakout Modules)

    UM232H-B是FTDI的FT232H高速转串行/并行接口连接器的开发模块。

    该单通道接口芯片可配置为以下接口例如UART,FIFO,FT1248,I2C,SPI和GPIO数据传输。

    该硬件是分接模块,可将高速USB2.0转换为串行/并行接口,并将信号连接到间距为2.00毫米的18针母座。 没有使用USB连接器,而是将该模块直接插入USB主机连接器,使得PCB的焊盘与USB连接器接触而互相连接。

    该模块提供三种形式可供选择;具有插座(UM232H-B),无18针母座连接头(UM232H-B-NC)或线端(UM232H-B-WE)。

    UM232H-B 数据表

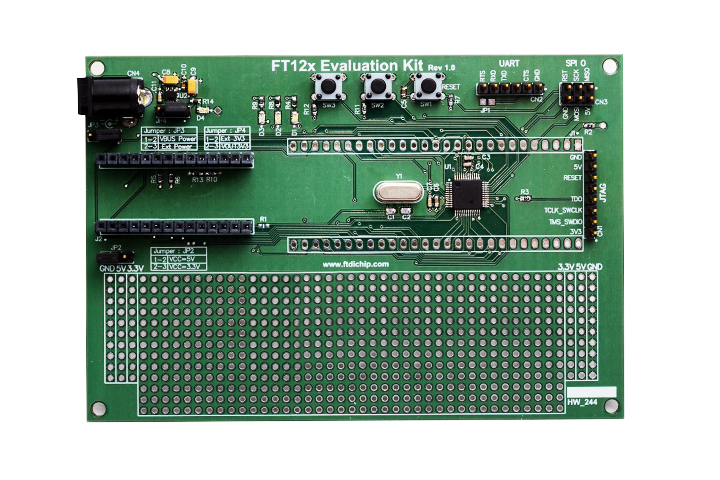

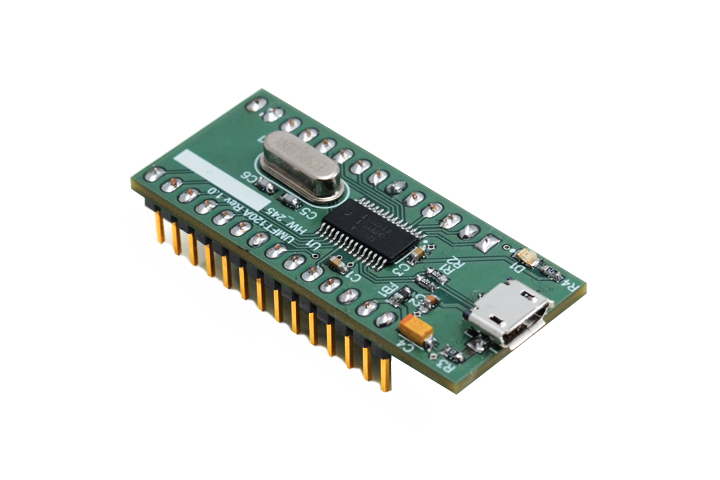

      FT12 Series - 评估模块 (EVALUATION)

    完整的FT12系列评估设备和原型设计平台。 UMFT12XEV包含LPC1114控制器,用于控制FT12X扩充卡,以便测试FT12系列设备的固件。 每个设备(FT120,FT121和FT122)都有单独的扩充卡,用于连接UMFT12XEV,还有一个mini-B USB连接器,用于连接外部USB主机控制器。

    零件编号(另售):

    UMFT12XEV:: 评估主板,用于评估FT12X设备。
    UMFT120DC:: FT120扩充卡,用于连接UMFT12XEV
    UMFT121DC: FT121扩充卡,用于连接UMFT12XEV
    UMFT122DC: FT122扩充卡,用于连接UMFT12XEV

    请于以下链接下载数据表:

      编程指南可由这里下载。

      固件示例可由 这里下载。

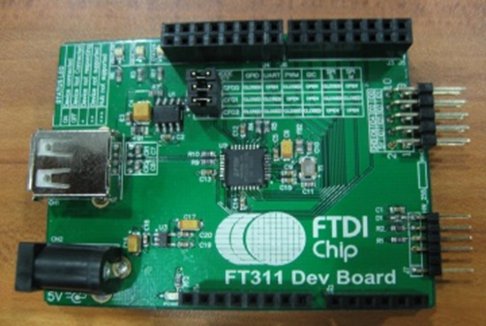

     FT311D - 开发模块 (UMFT311EV)

    FT311D开发模块 – Android主机芯片。
    可以选择FT311D接口使用下列通信协议: - GPIO,UART,PWM,I2C主设备,SPI从器件或SPI主设件。
    提供带有电源开关的USB A型连接器,用于控制USB端口的5V电源。不包括5V电源供应。

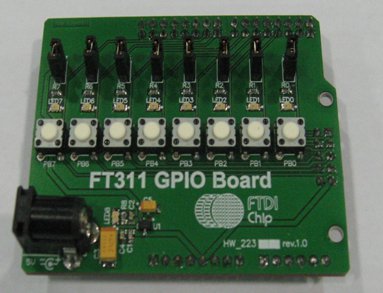

     FT311D - GPIO 模块 (UMFT311GP)

    具有8个按钮和8个LED的PCB可插入FT311D开发板或用作Vinco扩充板以测试GPIO操作。
    有着电源插座以接受5V直流,通过板载3V3稳压器供电给FT311D和连结到FT311D的安卓设备。


     FT-X 分接模块(Breakout Modules)
    分接模块提供FT-X系列设备最小和最简单的开发硬件。 为了降低成本,与USB连接只需将PCB的焊盘直接插入USB主机插座即可。 连接器的接口是标准0.1英吋间距的插座。
    当插入该模块时便可以马上开始开发的工作。

    目前可用的模块有:
    UMFT200XD – 基于FT200XD的USB转I2C模块。该模块具有多种变体 - UMFT200XD-NC,UMFT200XD-WE,UMFT200XD-01 (均在UMFT200XD数据表中说明特色)
    UMFT201XB – 基于FT201XQ的USB转I2C模块。该模块具有多种变体 - UMFT201XB-01, UMFT201XB-NC, UMFT201XB-WE (均在UMFT201XB数据表中说明特色)
    UMFT220XB – 基于FT220XQ的USB转4位SPI / FT1248模块。 具有多种变体-01, UMFT220XB-NC, UMFT220XB-WE (均在UMFT220XB数据表中说明特色)
    UMFT230XB – 基于FT230XQ的USB转基本UART模块。 该模块具有多种变体 - UMFT230XB-01, UMFT230XB-NC, UMFT230XB-WE (均在UMFT230XB数据表中说明特色)
    UMFT234XD –基于FT234XD的USB转基本UART模块。 该模块具有多种变体 - UMFT234XD-01, UMFT234XD-NC, UMFT234XD-WE (均在UMFT234XD数据表中说明特色)





     FT-X 开发模块

    开发模块略大于分接模块,但可以访问所有FT-X设备的引脚。该模块具有Mini USB B型连接器和0.1英吋间距DIP引脚,用于连接接口信号。

    模块编号以XA为结尾表示0.3英吋宽,XE结尾表示0.6英吋宽。

    目前可用的模块有:
    UMFT201XA –基于FT201XQ USB到I2C,0.3英吋宽的模块。 该模块具有下列变体 - UMFT201XA-01(均在UMFT201XA数据表中说明特色)
    UMFT220XA – 基于FT220XQ的USB至增强型4位SPI / FT1248,0.3英吋宽的模块。 该模块具有下列变体 - UMFT220XA-01 (均在 UMFT220XA数据表中说明特色)
    UMFT221XA – 基于FT221XQ的USB至增强型8位SPI / FT1248,0.3英吋宽的模块。 该模块具有下列变体 - UMFT221XA-01 (均在UMFT221XA数据表中说明特色)
    UMFT230XA – 基于FT230XQ的USB转基本UART,0.3英吋宽的模块。 该模块具有下列变体 - UMFT230XA-01 (均在UMFT230XA数据表中说明特色)
    UMFT231XA – 基于FT231XQ的USB转全交握式UART,0.3英吋宽的模块。 该模块具有下列变体 - UMFT231XA-01 (均在UMFT231XA数据表中说明特色)
    UMFT240XA – 基于FT240XQ的USB到8位FIFO, 0.3英吋宽的模块。 该模块具有下列变体 - UMFT240XA-01 (均在UMFT240XA数据表中说明特色)

    UMFT201XE – 基于FT201XQ的USB到I2C, 0.6英吋宽的模块。
    UMFT221XE – 基于FT221XQ的USB至增强型8位SPI / FT1248, 0.6英吋宽的模块。
    UMFT231XE – 基于FT231XQ的USB转全交握式UART, 0.6英吋宽的模块。
    UMFT234XF – 基于FT234XD的USB转基本UART模块。
    UMFT240XE – 基于FT240XQ的USB到8位FIFO, 0.6英吋宽的模块。








      UMFT231XC

    基于FT231XS的全速USB转全交握式UART +电池充电器检测开发模块。 可用于验证FT2xxX芯片的USB专用充电端口(DCP)检测功能,以及提供USB至UART桥接器。 该模块具有下列变体 - UMFT231XC-01 (均在UMFT231XC 数据表中说明特色)。

      Vinco以太网RTC MP3扩充模块

    Vinco以太网RTC MP3扩充模块设计用于直接连接到FTDI Vinco开发模块。 该扩充模块将允许Vinco模块上的Vinculum-II(VNC2)芯片访问Wiznet W5100芯片组的以太网端口,使用VLSI VS1053b 解码器的音频文件以及使用NXP PCF32123芯片访问实时时钟。
    该扩充模块上的附加功能包括以太网的LED状态指示,例如: 接收数据,传输数据,全双工模式和资料冲突检测。
    以太网功能允许VNC2将USB,UART,SPI,PWM数据桥接到网络,而RTC可用于为存储在使用Vinco模块访问的USB记忆棒上的文件加时间戳。 音频编解码器可用于解码MP3音频文件,可以在3.5毫米耳机插孔上播放。
    这三个功能可通过VNC2 SPI主模式访问,并且可通过VNC2免费工具链提供支持该功能的库。

      UM232H

    该模块采用新型FT232H,为工程师提供了一种简便方法将FT232H集成到概念验证设计或快速改装现有产品的。 使用板载EEPROM,这些能力包括将FT232H配置为串行数据传输接口(JTAG/SPI/I2C/UART-以及新的FT1248协议) 或并行FIFO接口的能力,其速度高达每秒40兆字节。该模块符合标准的0.6英吋28引脚DIP插座,可以自供电或总线供电, 具有稳固的3.3V IO结构,可直接连接到5V逻辑,无需缓冲。 使用FTDI的世界级驱动程序,工程师可以使用虚拟COM端口或免版税D2XX软件轻松使用USB与FT232H的通信。





    UM232H

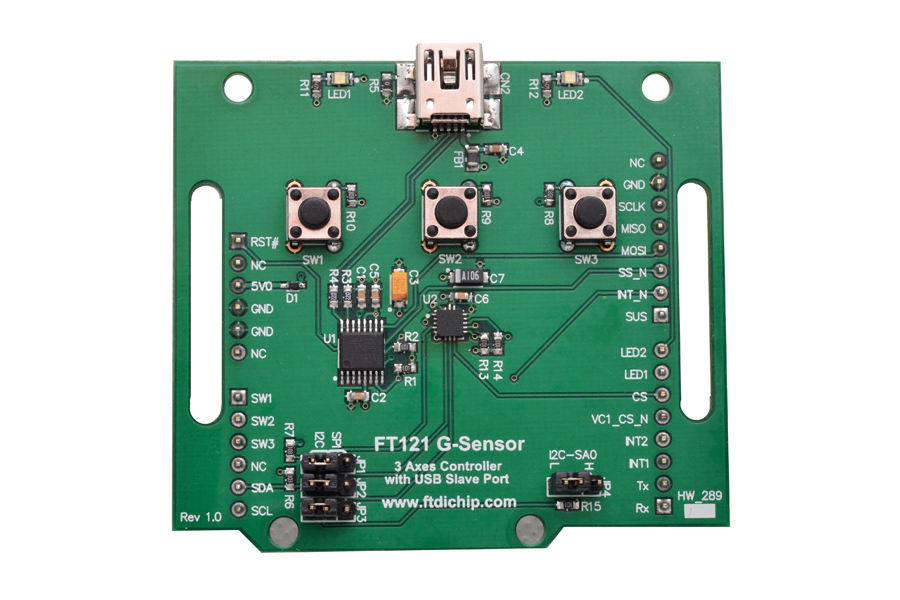

     VSHLD-FT121

    FT121 G-传感器扩充模块被设计可直接连接到ARDUIO Pro开发板。 该扩充模块允许Arduino Pro上的微控制器访问FT121 USB设备控制器。 使用FTDI FT121芯片和三轴线性加速度计(ST LIS331DLH)设备,该模块可用于实现USB HID游戏控制器。 用户还可以从微控制器板定义其他有趣的应用程序。

    Arduino Pro是基于ATmega168或ATmega328的微控制器板,FTDI不提供。





      Vinco

    Vinco是一个成本有效的Vinculum II(VNC2)开发模块,其灵感来自Arduino。 Vinco是一款双通道USB主机/设备控制器,目的在快速开发和原型提供关于USB主机/设备接口的设计。 Vinco是Arduino Duemilanove / Uno的增强版,有2行额外的标头,提供额外的10个引脚, 并且依照标准的ANSII'C'的子集使用FTDI免费软件开发环境编程,该环境包括开发工具、软件驱动程序和库。 支持Vinco开发模块提供附加扩充模块。 Vinco具有8通道,10位 ADC,PWM接口,支持与Arduino开源社区开发的各种应用板的连接。 这些包括以太网、电机控制、LCD和许多其他应用。

    请注意,需要 调试器/编程器模块对Vinco进行编程。



    9V电源单独出售









    Vinco 扩充模块

    Vinco Shield是一款原型板,用于连接Vinco主板的其他定制电路。 除了显示Vinco主板的所有连接外, 还有三个非专用LED和两个开关(一个专用于复位)。

    请参阅Vinco数据表的第10节(第17页)http://www.ftdichip.com/Support/Documents/DataSheets/Modules/DS_Vinco.pdf 更多关于VNCLO-SHLD-1A的信息。





     Vinco Touchkey 扩充模块

    Vinco Touch-Key是一款扩充模块,可与FTDI Vinco开发模块配合使用,以实现触摸板操作。该扩充模块包括STMPE821芯片,这是一个8通道GPIO电容式触摸键传感器。 传感器通过I2C协议与Vinculum-II(VNC2)在Vinco模块上)通信。

    此外,还有4个按钮和5个LED,可由Vinco模块控制。





      USB Hi-Speed Serial/Hub 模块

    FT4232H USB串行/集线器模块设计用于连接FTDI的V2DIPx模块以及任何USB主机接口(例如PC), 以扩展主机下游的接口数量。 该模块具有FTDI FT4232H,是USB 2.0高速到UART / MPSSE芯片,支持每秒40兆位的数据速率, 并负责所有USB信号和协议。它还具有GL850G USB 2.0集线器控制芯片,其功能可定制。





    USB Hi-Speed Serial/Hub Module

      Morph-IC-II FPGA 开发模块

    Morph-IC-II是基于USB的FPGA开发模块,采用Altera Cyclone-II FPGA和FTDI FT2232H USB转UART / FIFO / MPSSE转换器芯片。 该模块提供高速USB功能(每秒480兆位)与FPGA的集成,使用FTDI免版税驱动程序实现超快速软件FPGA配置/重新配置和通信。

    Morph-IC-II的概念是提供通过软件轻松改变硅器件功能的能力,允许在同一硅片内实现多种功能, 同时减少材料清单和硅成本。功能包括:

    • 强大的硅开发平台。使用软件重新配置用使户在单个硅平台内支持多种功能。
    • 高性能,低功耗Altera Cyclone-II EP2C5F256C8N FPGA芯片。
      • 4,608个嵌入式FPGA逻辑元件(通常大约为80,000个门)。
      • 26个M4K RAM模块(119千位),13个嵌入式乘法器和Nios II嵌入式处理器。
    • 高速USB 2.0(达每秒480兆位)通过FT2232H USB转双通道 UART/FIFO/MPSSE 芯片
      • 支持高达每秒40兆字节的FPGA-PC USB数据传输。
      • 支持基于FPGA的超快速软件配置/重配置(少于100毫秒)。
    • FPGA通信接口灵活,包括FIFO接口和MPSSE可配置串行控制器接口,也支持SPI和I2C以及其他串行协议。
    • 紧凑型模块却具有高达124 x 0.1英吋间距接头,可在FPGA和FT2232H的模块上访问96个I / O。
    • 板载USB B型连接器提供与PC的连接,支持通过FTDI VCP和D2XX API驱动程序进行软件通信。 D2XX API支持通过C / C ++以及其他软件语言进行通信。
    • 板载JTAG端口连接器,用于FPGA边界扫描,测试和配置。JTAG接口也可通过模块头引脚访问。
    • 模块提供VHDL参考设计,软件样本和实用程序。Altera提供免费的Quartus II网络版软件支持FPGA编程。

    应用目标
    广泛的VLSI逻辑电路设计应用,包括ASIC原型设计,FPGA设计胶合逻辑或IP开发。包括FPGA参考设计, 软件实用程序和样本在内的广泛资源也使该模块成为低成本教育平台的理想选择。

    Morph-IC-II







      FT2232H 微型模块

    FT2232H迷你模块是基于FT2232H 高速USB芯片的USB转双通道串行/ MPSSE / FIFO接口模块。 FT2232H处理所有USB信号和协议。该模块通过2个双列0.1英吋间距公连接器提供对设备I / O接口的访问。该模块非常适合用于开发,可以快速将USB添加到目标设计。





    FT2232H Mini Module

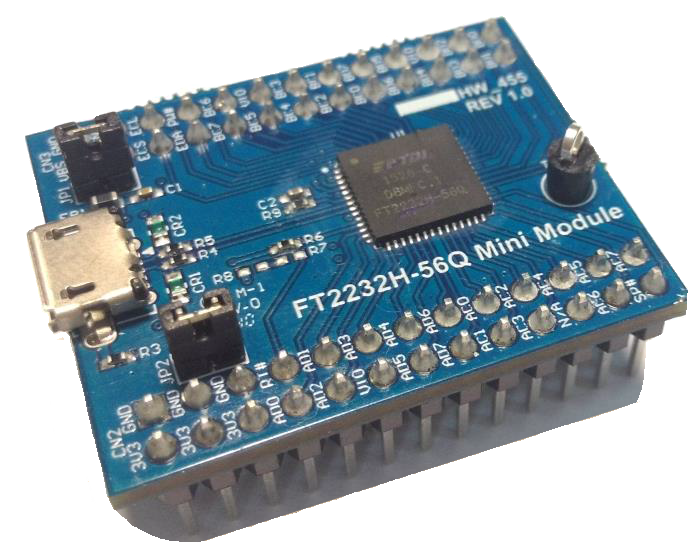

      FT2232H-56Q 微型模块

    FT2232H-56Q微型模块是一个USB至UART/FIFO开发模块的FTDI 系列产品利用FT2232H-56Q USB高速双端口桥接芯片负责处理所有USB信令和协议的USB转串口/FIFO开发模块。 它非常适合用于开发,可以快速将USB添加到目标设计。





    FT2232H-mini





      FT4232H 微型模块

    FT4232H迷你模块是基于FT4232H芯片的USB转串口/ MPSSE接口转换器模块。 FT4232H桥接芯片支持USB高速传输并处理所有USB协议。 开发模块通过一组2个双排0.1英吋间距公连接器提供对四通道串行/ MPSSE转换器接口的访问。它非常适合用于开发, 以快速将USB添加到目标设计。

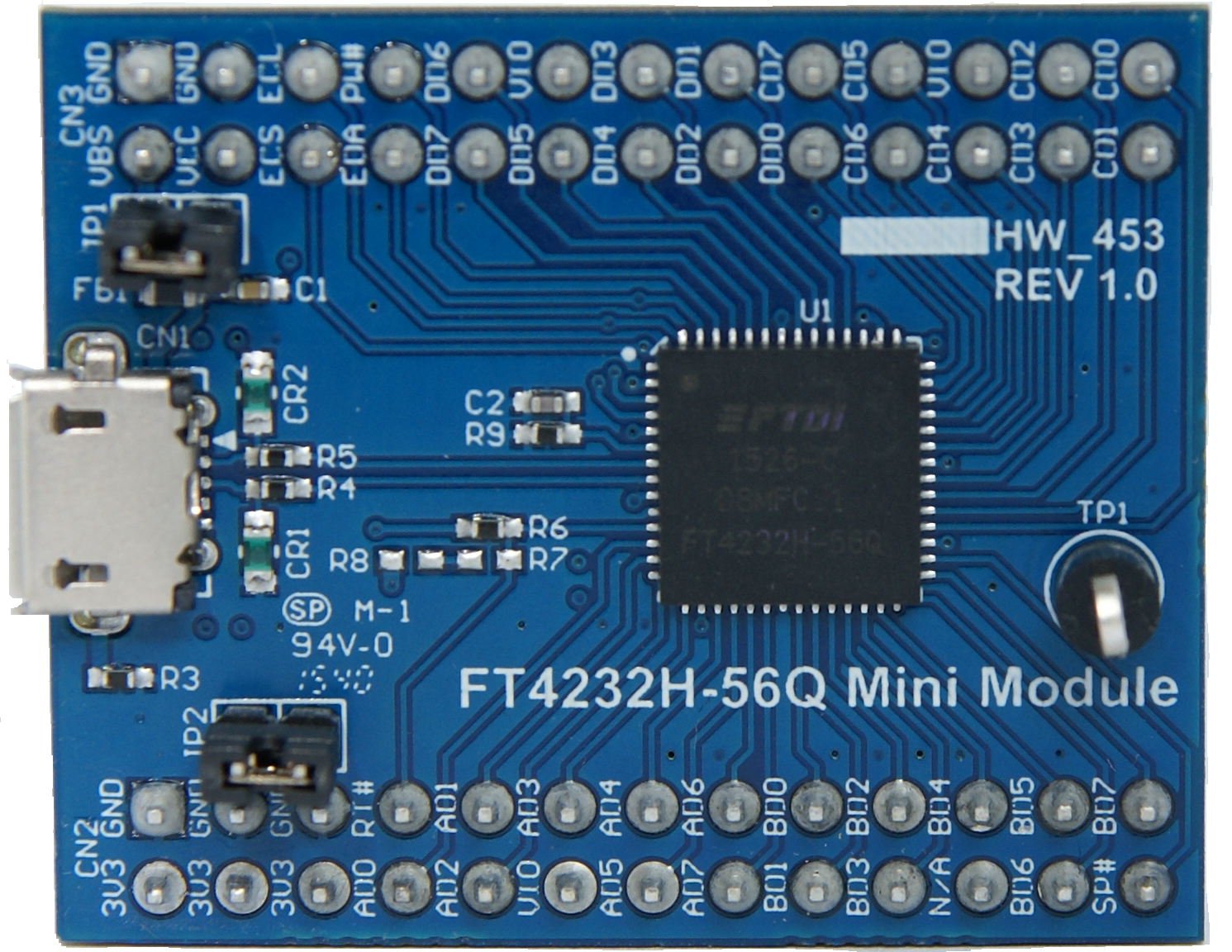

      FT4232H-56Q微型模块

    FT4232H迷你模块是FTDI产品系列中的USB串行/ FIFO开发模块,它采用FT4232H 高速USB四端口桥接芯片,可处理所有USB信号和协议。它非常适合用于开发,可以快速将USB添加到目标设计。







    FT4232HMini





      V2-EVAL

    完整的VNC2评估和原型设计平台。该板具有VNC2扩充版,用于连接32,48和64引脚VNC2扩充版。 该板具有USB连接器,I / O接头,可以访问主要的VNC2接口以及提供常用的原型面包板连接区。 V2-EVAL模块提供整套的产品以及电源供应器,USB电缆和USB公母头转换器。

    零件编号(另售):

    V2-EVAL: V2-EVAL套件,附基板,电源和电缆(需要扩充板)。
    V2-EVAL-EXT32: 32-引脚 QFN 扩充板。
    V2-EVAL-EXT48: 48-引脚 QFN 扩充板。
    V2-EVAL-EXT64: 64-引脚 QFN 扩充板。

      V2DIP1

    基于VNC2的开发模块,带有一个USB连接器。  这些模块的目的是使用VNC2作为原型设计,以及在成品设计中实现USB功能(注意:需要 VNC2调试器/编程器模块 进行初始编程和固件下载)。

    零件编号:

    V2DIP1-32: 基于32引脚的VNC2模块。
    V2DIP1-48: 基于48引脚的VNC2模块。
    V2DIP1-64: 基于64引脚的VNC2模块。

    V2DIP1-32



    V2DIP1-48



    V2DIP1-64



      V2DIP2

    基于VNC2的开发模块,带有两个USB连接器。 这些模块的目的是使用VNC2作为原型设计,以及在成品设计中实现USB功能 (注意: VNC2调试器/编程器模块 进行初始编程和固件下载)。

    零件编号:

    V2DIP2-32: 基于32引脚的VNC2模块。
    V2DIP2-48: 基于48引脚的VNC2模块。
    V2DIP2-64: 基于64引脚的VNC2模块。

    V2DIP2-32



    V2DIP2-64



    V2DIP2-48

      VNC2 调试器/编程模块

    VNC2调试器/编程器模块包含一个带mini USB B型连接器的微型板,可为PC上运行的Vinculum-II IDE开发工具提供USB连接。 该模块可用于编程和调试VNC2芯片上的固件。

    VNC2DebugModule





      V-Eval

    V-Eval Kit是一个硬件平台,设计人员可以使用它来开发基于FTDI VNC1L 芯片的嵌入式USB主机/从机。设计人员可以对VNC1L进行编程使用一系列USB固件以 支持各种USB的应用。该模块带有V-Eval软件,目的在提供电路板通信和控制功能, 例如UART终端仿真功能以支持应用程序的开发和调试。

    V-EVAL

      VDIP1

    VDIP1模块是用于VNC1L芯片的一个USB连接器开发模块。该模块针对MCU到USB主机/从机接口应用程序。 VDIP1是紧凑型模块,设计用于安装在24引脚DIP插座。插座I / O引脚提供对VNC1L芯片的UART,SPI和FIFO接口引脚的访问。

    该模块非常适用于VNC1L设计的快速原型设计和开发,具有吸引力的依照数量作折扣的结构也使该模块适用于低/中量成品设计。

    VDIP1

      VDIP2

    VDIP2模块是基于VNC1L芯片的2个USB连接器紧凑型开发模块。 该模块适用于使用VNC1L芯片进行MCU到嵌入式USB主机/从控制器接口开发。 VDIP2模块具有40引脚DIP插座接口,可访问VNC1L芯片上的UART, 并行FIFO和SPI接口引脚。VDIP2适合原型设计和VNC1L设计开发的理想平台。

    VDIP2具有吸引力的依照数量作折扣也使该模块适用于低/中量成品设计。

    VDIP2





      UM232R

    UM232R模块是FT232R 芯片的USB - 串行UART(TTL)开发模块。 该模块支持USB至UART接口,电压为5V / 3V TTL电平。 电压水平可使用板载跳线设置。 I / O引脚可访问FT232R芯片的所有UART和CBUS接口引脚。

    UM232R可配置为USB总线供电或自供电模式。支持完整的硬件交握。UM232R可在TTL / CMOS支持高达3兆波特(Baud)的通信。



    UM232R使用标准的24引脚0.6英吋宽DIP插座。





      UM245R

    UM245R模块是使用FT245R芯片 的USB - 并行FIFO接口(TTL)开发模块。该紧凑型模块使用24引脚DIP插座, 可以访问FT245R芯片上的所有FIFO接口和控制引脚(TXE#,RXF#,RD#,WR)。

    UM245R可配置为USB总线供电或自供电,也支持5V或3V电平接口。 使用板载跳线设置电压水平。UM245R支持高达每秒1兆字节的数据传输。



    UM245R 使用标准的24引脚0.6英吋宽DIP插座。



      MM232R

    MM232R是FT232RQ芯片的迷你开发模块。 该模块以小巧的外形提供USB转串行UART开发接口。 该模块是USB接口开发的理想选择,也可用于将USB接口集成到现有产品设计中。

    MM232R模块基于FT232RQ芯片,支持RTS / CTS硬件交握,由USB端口供电。 该模块支持最高3兆波特(Baud)的串行数据通信在TTL电平状况下。 该模块还具有FT232R芯片的EEPROM可配置CBUS I / O引脚。

    MM232R提供两个1x4和一个标准0.1英吋间距的2x4电路板引脚, 用于快速原型设计和开发。





      UB232R

    UB232R是FTDI产品系列中最小的USB串行模块为了最大限度地减小模块尺寸, UB232R使用标准mini USB B型连接器。它不只是新开发产品的理想选择, 也是为现有产品设计添加USB接口的理想选择。

    UB232R基于FT232RQ芯片,支持RTS / CTS硬件交握,由USB端口供电。 最高可达3兆波特(Baud)的串行数据通信在TTL的情况下。此外, 还提供了FT232R的两个EEPROM可配置CBUS引脚, 允许UB232R向外部逻辑提供时钟信号或流量指示LED。

    UB232R提供两个标准0.1英吋间距的1x4电路板引脚,可实现快速原型设计和开发。





      EVAL232R

    EVAL232R是基于FT232RL芯片的USB转RS232转换器模块。该模块具有USB B型连接器和基于RS232的DB9连接器接口。 FT232RL芯片用于提供USB到串行UART接口的转换。板载电平转换器用于提供RS232信号电平。模块上的附加插头引脚可以访问FT232RQ芯片的可配置CBUS接口引脚。

    该模块由USB接口供电,CBUS I / O引脚支持5V和3V I / O接口。 DB9 RS232接口支持完整的RTS / CTS流量控制和DTR / DSR硬件交握。 此外DCD和RI信号也可以使用。 RS232通信最高可达250千波特(Baud), LED指示数据流量状况。

    EVAL232R
