 BT815/6 系列-显示,音频和触摸控制器
EVE技术是一种革命性的概念,它利用面向对象的方法来创建高质量的人机界面(HMI)。 该新技术支持显示,音频和触摸,使工程师能够快速高效地设计HMI并提供强大的解决方案,高分辨率显示器,降低材料成本。
 总览
基于嵌入式视频引擎(EVE)的前两代FT8xx触摸显示控制芯片技术的成功,BT815 / 6系列已经扩展到包括另外两个图形控制器设备,提供了大量的改进和扩展功能。

对自适应可扩展纹理压缩(ASTC)算法的支持意味着可以显着增强图像质量,而无需分配更大的带宽,因为压缩算法允许更小的压缩文件,因此能够大大节省内存空间。 来到更大的字体和数据重的图像。

进一步的内存管理和系统资源改进以专用QSPI主机端口的形式提供,用于连接外部闪存,以补充EVE控制器的片上存储器。 专用端口专门用于访问外部存储器,从而扩展了片上容量,以存储许多功能丰富的显示器中所需的其他图像和音频对象,如位图和字体。 作为一个额外的端口,它释放了主系统QSPI端口,用于控制BT816设备的内存复制任务,从而减少了系统MCU的工作负载。




 主要硬件特性

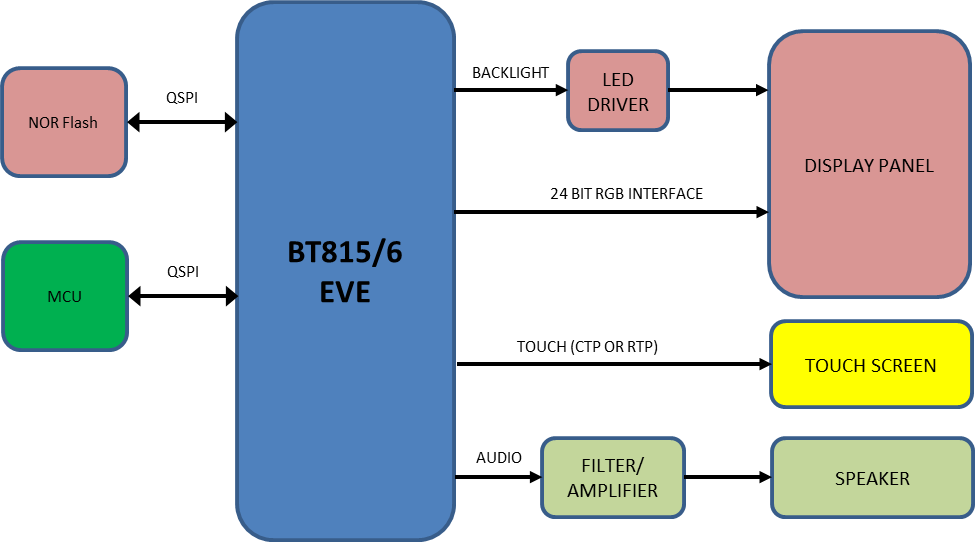

  • BT815 / 6功能包括图形控制,音频控制和触摸控制界面。
  • 支持多个小部件以简化设计实现
  • 支持自适应可缩放纹理压缩(ASTC)格式,为较大的字体和图形图像节省大量内存空间
  • 支持外部QSPI NOR闪存以获取图形元素(图像,字体,小部件等)
  • 支持4线电阻式触摸屏(BT816)
  • 支持最多5点触摸检测的电容式触摸屏(BT815)
  • 硬件引擎可识别触摸标签并跟踪触摸移动。 提供最多255个触摸标签的通知。
  • 可编程中断控制器为微控制器提供中断
  • 内置12MHz晶体振荡器,带PLL,可提供高达72MHz的可编程系统时钟
  • 视频RGB并行输出; 可配置为支持高达60MHz的PCLK和1至8位的R / G / B输出
  • 可编程定时调整HSYNC和VSYNC定时,使接口能够连接多个显示器
  • 支持解析度高达SVGA(800x600)的LCD显示器以及具有数据使能(DE)模式或VSYNC / HSYNC模式的格式
  • 支持横向和纵向方向
  • 显示启用控制输出到LCD面板
  • 集成1兆字节图形RAM,无需帧缓冲RAM
  • 支持播放动态JPEG编码的AVI视频
  • 内置声音合成器
  • 单声道8位线性PCM,4位ADPCM和μ-Law编码格式的音频回放,采样频率为8 kHz至48 kHz。 内置数字滤波器降低了外部滤波的系统设计复杂性。
  • PWM输出用于显示器背光调光控制
  • 支持1.8V至3.3V的I / O电压
  • 内置上电复位电路
  • -40°C至85°C扩展工作温度范围
  • 采用紧凑型无铅VQFN封装,符合RoHS标准

 应用领域
  • 销售点机器
  • 多功能打印机
  • 仪表
  • 家庭安全系统
  • 图表触摸屏–远程、拨号键盘
  • 远程图像会议
  • 电话及电话总机
  • 医疗器械
  • 血压显示
  • 心脏监视器
  • 葡糖水平显示
  • 呼吸试验
  • 气相色谱仪
  • 电力仪表
  • 家用电器设备
  • 机顶盒
  • 恒温器
  • 自动洒水装置显示装置
  • 医疗器械
  • 全球定位系统/卫星导航
  • 自动售货机控制面板
  • 电梯控制
 产品信息



BT815 内建ASTC技术并且可连接外部NOR闪存芯片,64引脚VQFN,电容式触摸
BT816 内建ASTC技术并且可连接外部NOR闪存芯片,64引脚VQFN,电阻式触摸
